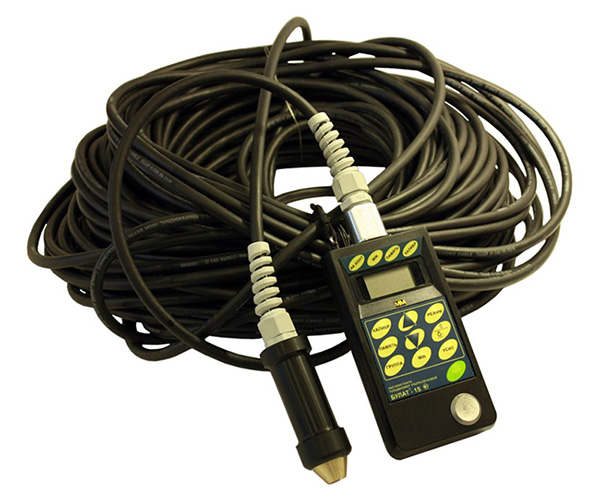

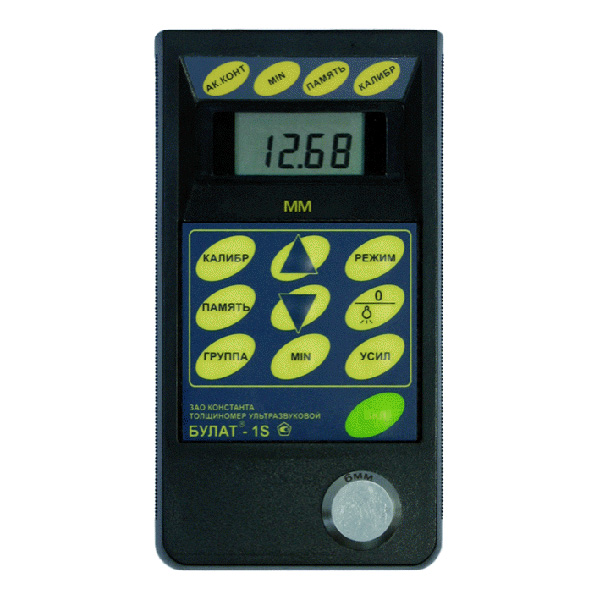

Ультразвуковой толщиномер Булат 1S (Для подводных работ)

99 540 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 24 месяца

Высокоточное измерение толщины обеспечит толщиномер Булат 1S для подводных работ. Он представляет собой легкий и удобный портативный анализатор, позволяющий оператору быстро и легко достичь желаемого результата. Поддерживает исследование различных изделий (из металла и прочих материалов). Это устройство применимо для проведения диагностики систем трубопроводов и множества других объектов, имеющих сложную конструкцию.

Толщиномер Булат 1S для подводных работ дает возможность охарактеризовать даже подверженные коррозии поверхности. С помощью такого мультифункционального и практичного устройства можно оценить состояние разнообразных технических конструкций, а также вычислить наличие на них налета или накипи. Стоит отметить, что аппарат осуществляет свои проверки с учетом лакокрасочных и изоляционных покрытий на материале, а также игнорирует неровности и шероховатость поверхности. Диапазон измерителя составляет: от 0,8 до 200 мм. К данному прибору прилагаются в базовом комплекте преобразователи для эксплуатации под водой. Скорость распространения ультразвуковых волн варьируется в пределах: от 1000 до 9999 м/с.

Аппарат также может эксплуатироваться в слабоосвещаемых местах, благодаря функции подсветки дисплея. Устройство надежно, класс его защиты: IP41. Прибор устойчив к попаданию различных инородных тел и брызг воды. Внутренняя память инструмента составляет: до двух тысяч ячеек с возможностью разбивки на девяносто девять групп. Масса инструмента составляет всего чуть больше двухсот грамм, а габариты толщиномера Булат 1S для подводных работ: 150×80×30 мм. Энергопитание осуществляется через батареи типа AA 2×1,2 В. Все полученные данные в результате диагностики можно передать в IBM PC и обработать при помощи специальных программ. Прибор долговечен и подойдет для специалистов различных категорий.



Измерение толщины подводных и надводных конструкций, изделий и узлов из металлических и неметаллических материалов и конструкций, в том числе сильно корродированных, изъеденных, с накипью, гранулированных и так далее, в процессе эксплуатации для определения их коррозионного состояния или после изготовления.
     Для контроля наземных конструкций может работать совместно с преобразователем ТМК для измерения толщины металлов под защитными покрытиями, а также с другими преобразователями из перечня для Булата 1S.

Отличительные особенности:

  • работа производится в варианте: прибор на поверхности, а преобразователь с длинным кабелем под водой;
  • работа с преобразователями для подводных работ с длиной кабеля до 60 м (оговаривается при заказе);
  • исполнение держателей преобразователей обеспечивает удобство работы водолаза в рукавицах;
  • автоматическое регулирование усиления и селектирование сигналов;
  • отсутствие температурного и временного дрейфа показаний;
  • использование преобразователей по пылевлагозащите IP65;
  • сниженное энергопотребление;
  • увеличенный объем памяти;
  • автоматическое определение типа подключенного    преобразователя;
  • обеспечивает светодиодную индикацию акустического контакта на преобразователях в подводном исполнении;
  • возможность запоминания и просмотра результатов измерений, передачи их в IBM PC и статистической обработки с использованием прилагаемой программы Constanta-Data;
  • возможность фиксации минимального показания за время акустического контакта датчика с изделием;
  • фиксация последнего результата измерения при от-рыве преобразователя от поверхности;
  • компенсация нелинейности преобразователей;
  • прибор позволяет работать как с обычными преобразователями, так и с преобразователями в подводном исполнении.





  • Блок обработки информации;
  • два преобразователя, один из которых для подводных работ в специальном корпусе со светодиодной индикацией акустического контакта и длиной кабеля 30 м: П112-5-10/2-А или П112-10-6/2А, по выбору;
  • два аккумулятора (АА) с зарядным устройством;
  • руководство по эксплуатации;
  • методика поверки;
  • диск с программой связи с IBM PC и обработки измерительной информации Constanta-Data;
  • кабель связи с компьютером;
  • футляр.

Основные технические характеристики прибора

Диапазон контролируемых толщин (по стали)* Т,мм:



           с раздельно-совмещенными преобразователями

0,8–200

Скорость распространения ультразвука, м/с

1000–9999

Дискретность измерений, мм

0,1; 0,01

Основная погрешность измерения по диапазонам Т, мм



           Т=0,4–10

±(0,005Т+0,02)

           Т=10–200

±(0,005Т+0,05)

Габаритные размеры, мм

150×80×30

Питание: батарея или аккумулятор

тип AA 2×1,2 В

Степень пылевлагозащиты

IP41 (IP53 по заказу)

Число ячеек памяти результатов

до 2000 с возможностью разбивки на 99 групп

Диапазон рабочих температур для прибора (базовый)

–20…+50 °C (–30…+50 °С — по заказу)

Масса прибора, г

230

* Зависит от характеристик контролируемого материала и типа преобразователя



Преобразователи

Раздельно - совмещенные преобразователи стандартные (Серия 01) и широкодиапазонные (Серия 02)
     Преобразователи служат для измерения остаточной толщины стенок металлических и неметаллических изделий при изготовлении, эксплуатации и ремонте.

Тип











Габариты, мм

Диапазон измеряемых толщин по КУСОТ-180, мм

Рабочая частота, МГц ±5%

Размер контактной поверхности не более, мм

Минимальный радиус R контролируемого изделия при толщине стенки S, мм

Макс. значение шероховатости со стороны установки преобразователя, мкм

Серия 01

Серия 02









Для надводных работ

1,5-200

1,0-200

5

Ø12

R10 S2

120

Ø12×25



П112-5-10/2-А-01



П112-5-10/2-А-02



Для подводных работ

1,5-200

1,0-200

5

Ø12

R10 S2

120

Ø12×25



П112-5-10/2-А-01



с кабелем 30 м*

*С увеличением длины кабеля увеличивается значение для минимальной измеряемой толщины (для кабеля 60 м, диапазон от 2,0 до 200 мм)
