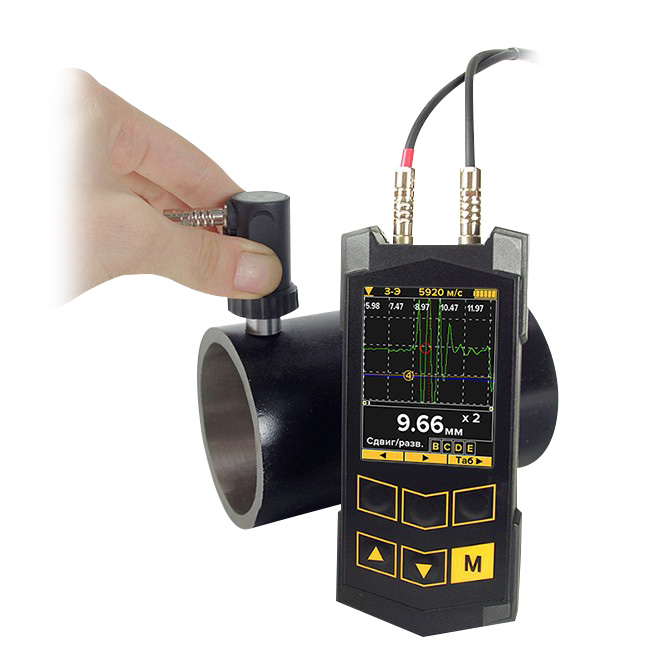

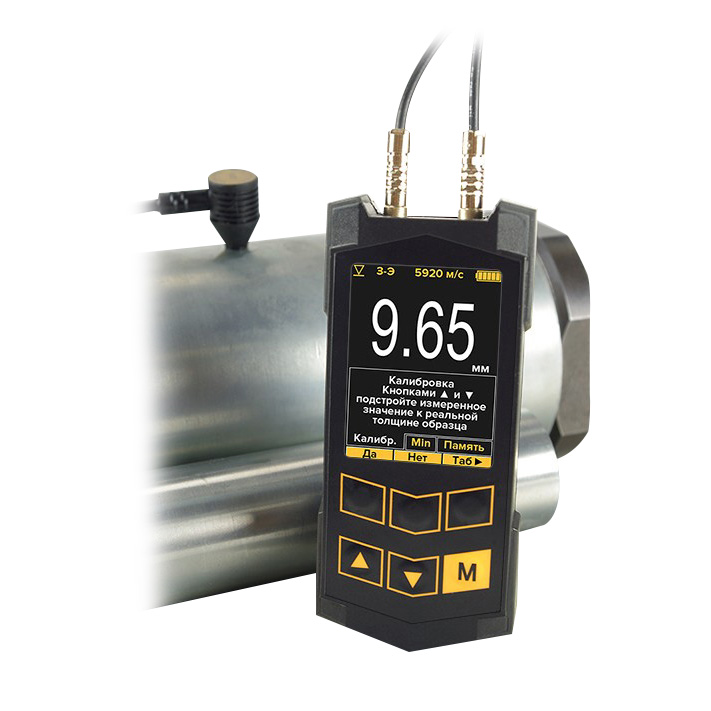

Ультразвуковой толщиномер Булат 3
Долговечный, мощный, практичный и надежный ультразвуковой толщиномер Булат 3 способен произвести качественные результаты за короткое время. Такой прибор поможет оператору сэкономить время и деньги. Он позволяет вычислять различные толщины стенок и покрытий объектов. Как металлических, так и нет (это применимо и для защитных слоев до 2 мм и для диэлектрических). Используется для проведения экспериментов в лабораториях, в цехах и прочих подобных местах.
Ультразвуковой толщиномер Булат 3 имеет множество приятных особенностей в виде дополнительных функций. Он дает возможность выбора различных режимов измерений для получения более точного результата (с учетом игнорирования возможных нежелательных влияний температур: от -30 до +50 °C). В список его опций входит и программно-аппаратная регулировка преобразователей, графическая демонстрация ЭХО-сигнала в режиме А-скан, а также присутствует и В-скан и еще много разнообразных других возможностей.
Устройство также имеет цветной дисплей TFT 2,4” на 320x240 пикселей. Область измерения толщины у данного прибора составляет: от 0,25 до 300 мм. Скорость распространения ультразвука составляет в метрах на секунду: от 1000 до 9999. Предельная температура для диагностики толщины: до 350 °C. При наличии более стойких адаптеров она может достигать 450°C, но это актуально только в случаях кратковременного контакта с измерителем. Ультразвуковой толщиномер Булат 3 сохраняет результаты проведенных измерений, и их можно перенести на ПК при необходимости (память составляет сто тысяч ячеек). Масса данного устройства около ста пятидесяти грамм. Оно может эксплуатироваться неотрывно от работы девять часов. Этот удобный и практичный прибор станет отличным помощником при решении различных строительных и инженерных задач, в том числе требующих высококвалифицированного профессионального подхода.
Измерение толщины стенок металлических и неметаллических изделий специального и общего назначения (в том числе под защитными покрытиями толщиной до 2 мм) в диапазоне толщин от 0,25 до 300 мм с использованием совмещенных и раздельно-совмещенных преобразователей, обеспечивающих высокую достоверность результатов в лабораторных, цеховых и полевых условиях.
Отличительные особенности:
- использование нескольких режимов измерения, обеспечивающих высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от -30 до +50 °C;
- широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей;
- наличие преобразователей для измерения толщины нагретых изделий (температура до 350 °C);
- автоматическая программно-аппаратная установка нуля преобразователей;
- цветной высококонтрастный графический дисплей TFT 2,4”, 320x240 пискселей;

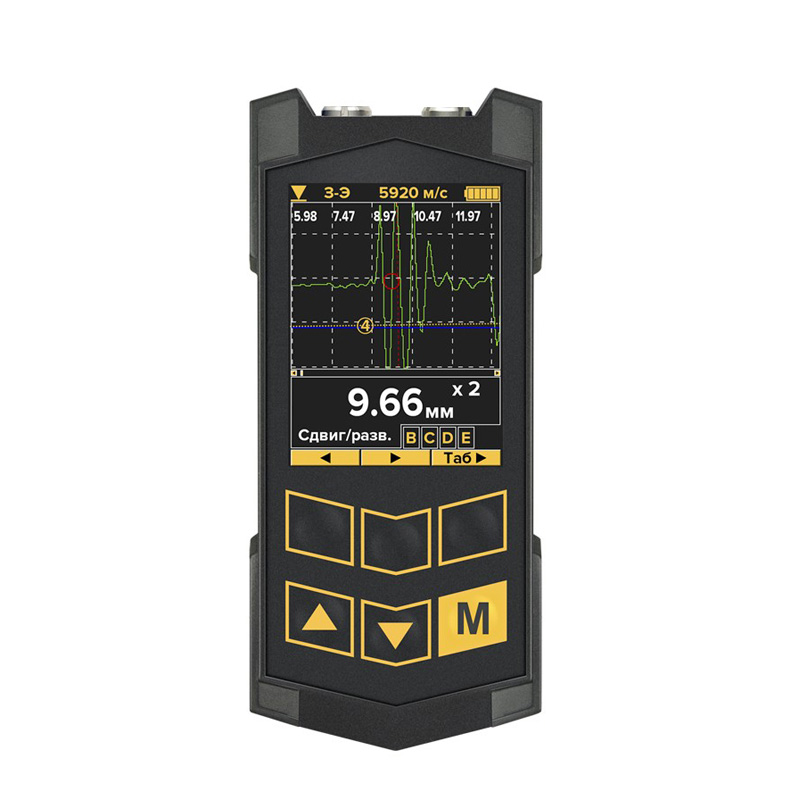

- возможность графического отображения ЭХО-сигнала в режиме А-скан;
- наличие функции В-скана;
- возможность измерения толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО-ЭХО и ЗОНД-ЭХО-ПОКРЫТИЕ);
- возможность измерения толщины покрытия (в режиме ЗОНД-ЭХО-ПОКРЫТИЕ);
- автоматическое опознавание раздельно-совмещенных преобразователей со встроенной памятью;
- возможность запоминания результатов измерения, а также графиков А- и В – сканов в памяти прибора с возможностью последующего просмотра и передачи их в компьютер для хранения, статистической обработки и составления протоколов обследования объектов;
- габариты, форма и эргономика блока обработки информации, обеспечивающие удобство удержания и считывания информации, а также возможность работы с клавиатурой одной рукой (правой или левой) при измерениях;
- возможность самостоятельного обновления программного обеспечения по интерфейсу USB.
Варианты исполнения толщиномера Булат 3
Характеристики |
Б3.1 |
Б3.2 |
Б3.3 |
Возможность измерения толщины металла под покрытием |
Только в режиме |
В режимах |
В режимах |
Диапазон контролируемых толщин (по стали) Т, мм |
0,5-300 |
0,25*-300 |
0,25*-300 |
Диапазон контролируемых толщин (для базового комплекта) Т, мм: |
|||
Наличие А-скана |
--- |
да |
да |
Наличие В-скана |
--- |
да |
да |
Наличие памяти результатов измерения |
--- |
--- |
да |
Возможность передачи данных в компьютер |
--- |
--- |
да |
Состав базового комплекта: |
|||
Преобразователи: |
Преобразователь серии Е (1шт.), Преобразователь «стандартный» (5-10/2-A или 10-6/2-А)-1шт. |
Преобразователь серии Е (1шт.), Преобразователь «стандартный» (5-10/2-A или 10-6/2-А)-1шт. |
Преобразователь серии Е (1шт.), Преобразователь «стандартный» (5-10/2-A или 10-6/2-А)-1шт. |
Зарядное устройство |
1 |
||
Кабель USB-A/miniUSB |
1 |
||
Кейс |
1 |
*Зависит от характеристик контролируемого материала и типа преобразователя.
- Блок обработки информации с двумя преобразователями, один из которых специализированный для контроля металлических изделий под покрытием;
- дополнительные преобразователи (по заказу);
- руководство по эксплуатации с методикой поверки;
- кабель связи с компьютером (USB - mini-USB);
- программа обработки информации для компьютера;
- зарядное устройство;
- кейс.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазон измеряемых толщин (по стали)* Т, мм: |
|
– с раздельно-совмещенными преобразователями общего назначения |
0,5–300 |
– со специализированными раздельно-совмещенными преобразователями (под защитными покрытиями толщиной до 2 мм) |
0,6–100 |
– с совмещенными преобразователями (с линией задержки) |
0,25–10 |
Скорость распространения ультразвука, м/с |
1000–9999 |
Дискретность измерений, мм |
0,1; 0,01 |
Основная погрешность измерения по диапазонам Т, мм, не более: |
|
– Т = 0,5–10 |
± (0,001Т+0,005) |
– Т = 10–300 |
± (0,001Т+0,1) |
Габаритные размеры, мм |
120 × 57 × 20 |
Питание: LiIon аккумулятор, В |
3,7 |
Диапазон рабочих температур для прибора (базовый) |
-30 …+50 °C |
Диапазон рабочих температур для преобразователей (базовых) |
-50 … +80 °C |
Диапазон рабочих температур для преобразователей (высокотемпературных) |
до 450 |
Время непрерывной работы, ч, не менее |
9 |
Масса прибора, г |
144 |
Количество результатов измерений, сохраняемых в памяти |
100000 |
Количество А- и В- сканов, сохраняемых в памяти |
500 |
*Зависит от характеристик контролируемого материала и типа преобразователя.
Булат 3 присвоен регистрационный № 64154-16.
