Комбинированный твердомер МЕТ-УДА
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Россия, Украина, Беларусь, Казахстан
Гарантия:
36 месяцев
Сопутствующие товары

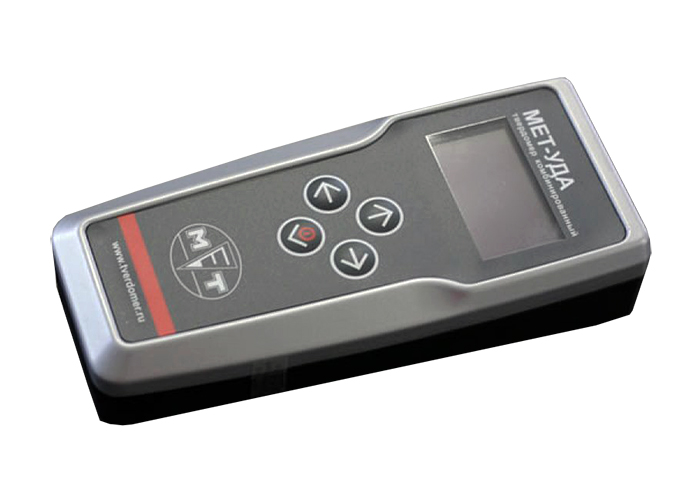

Продвинутая современная модель МЕТ-УДА представляет собой портативный комбинированный прибор, реализующий несколько методов неразрушающего контроля – динамический и ультразвуковой. Особенность данной модификации заключается в ее исполнении, а именно алюминиевом корпусе. Обе модификации МЕТ-УД и МЕТ-УДА служат для локального контроля твердости, проведения экспресс-измерений, определения предела прочности на растяжение изделий. Таким образом, приборы реализуют сразу несколько функций, помогают осуществить полные и комплексные измерения, в том числе и труднодоступных участков. Имеется память на сто значений для каждого датчика, а также возможность их передачи на персональный компьютер пользователя. Для расширения стандартных возможностей имеются также три дополнительных шкалы. Богатый функционал включает в себя функции усреднения, автоотключение питания при продолжительном бездействии, подсветку экрана прибора для работы в слабо освещенных помещениях. Важной особенностью является исполнение измерителя сразу в двух вариантах, благодаря чему каждый заказчик может выбрать для себя оптимальный вариант.

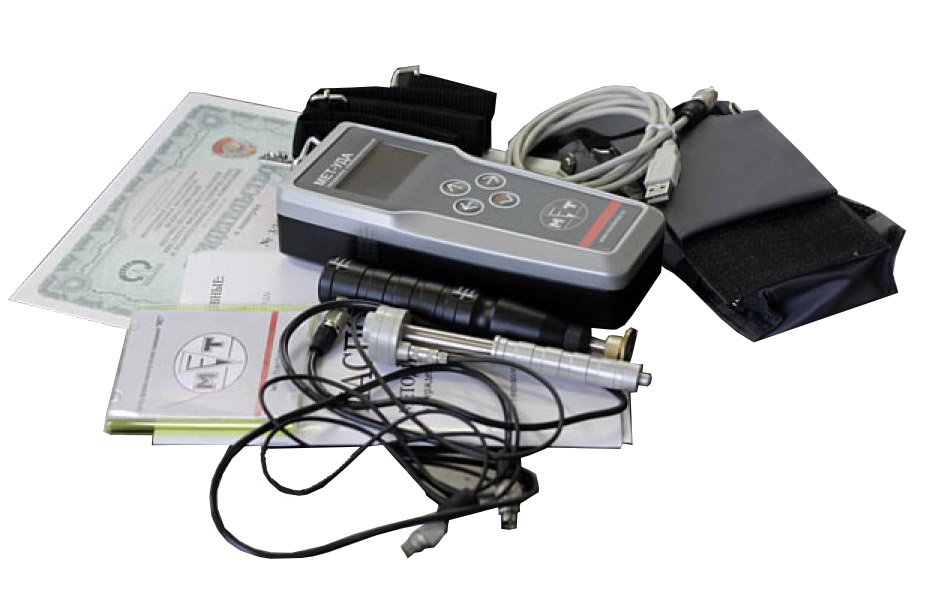

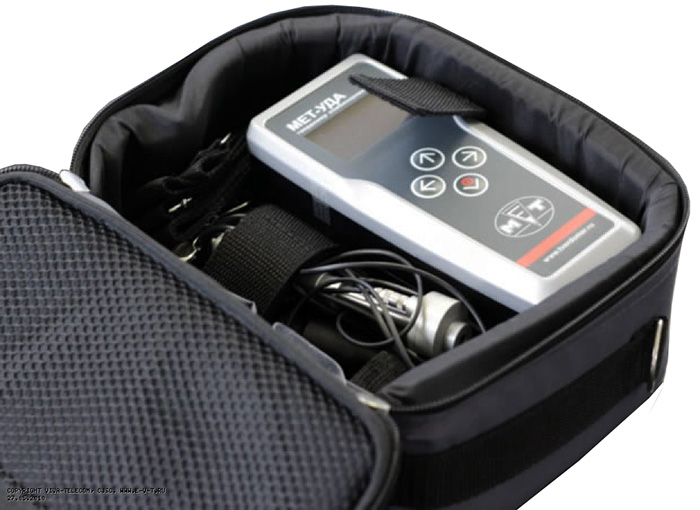

МЕТ-УДА помимо электронного блока поставляется с набором датчиков, блоком питания, аккумулятором, набором соединительных кабелей, а также специализированным программным обеспечением для подробного анализа данных. Все элементы, входящие в базовый комплект поставки, упаковываются в специализированную сумку. Для передачи данных на персональный компьютер предусмотрен USB шнур.
Подробные технические характеристики модели динамического твердомера МЕТ-УДА приведены в карточке товара. Дополнительную информацию, а также актуальные цены можно уточнить у наших менеджеров, воспользовавшись контактными телефонами или формой быстрой связи.
Предназначен для неразрушающего контроля твёрдости изделий в цеховых, лабораторных и полевых условиях. Реализует методы отскока (динамический метод) и ультразвукового контактного импеданса (UCI). Отличается наличием алюминиевого корпуса.
Основные возможности ультразвукового твердомера МЕТ-УДА:
- измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
- наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
- использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
- подключение по заявке укороченных датчиков У1/2 и Д1/2.
Отличительные особенности ультразвукового твердомера МЕТ-УДА:
- сочетание обоих методов позволяет проводить контроль всех изделий из металла;

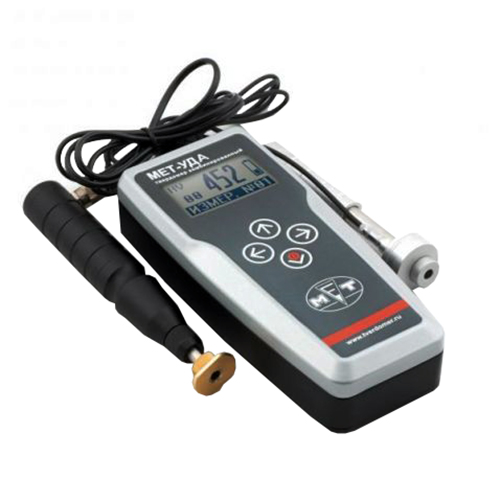

- 2 сменных датчика: ультразвуковой У1 и динамический Д1;
- отсутствие ограничений при контроле твердости (по массе, конфигурации, структуре степени механической и термической обработки и др.);
- позволяет оценить изменение твердости закаленного слоя по глубине изделия и влияние поверхностных напряжений.
- Электронный блок;
- датчик ультразвуковой У1;
- датчик динамический Д1;
- блок питания, аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса, четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса;
- паспорт и Методика Поверки;
- свидетельство о поверке;
- кабель для связи с компьютером через USB-порт;
- СD-диск с програмным обеспечением;
- универсальный чехол;
- упаковочная сумка.
|
Пространственное положение твердомера при измерении |
любое (не влияет на точность показаний) |
|
Обработка результатов измерений в твердомере |
вычисление среднего значения из данных, сохранённых в памяти; выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений); |
|
Обработка результатов измерений на компьютере |
передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное програмное обеспечение. |
|
Подсветка дисплея |
есть |
|
Одновременная индикация на дисплее |
шкала твердости измеренное значение номер измерения режим работы номер архива степень разрядки источника питания |
|
Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера |
100 |
|
Автоматическое отключение питания, время, сек. |
150 |
|
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч: без Подсветки (пластмассовый/алюминиевый корпуса) с Подсветкой (пластмассовый/алюминиевый корпуса) от сети переменного тока |
16/20
5/8
неограничено |
|
Время полной зарядки аккумуляторной батареи, ч. Пластмассовый корпус Алюминиевый корпус |
10 8 |
|
Электропитание твердомера: сеть переменного тока, В / Гц аккумуляторная батарея, В потребляемая мощность, не более, ВА |
100-200 / 50-60 1,2 3,0 |
|
Диапазон температур, от / и до /, °С: при эксплуатации (пластмассовый/алюминиевый корпуса) при хранении и транспортировке (пластмассовый/алюминиевый корпуса) |
-5 ... +45 / -20 ... +55
-15 ... +65 / -35 ... +60 |
|
Относительная влажность воздуха, % |
30 ... 80 |
|
Наличие драгоценных металлов и камней: серебро, млг алмаз (датчик ультразвуковой У1), карат |
16,8 0,07 |
|
Габаритные размеры, мм: электронный блок (длина / ширина / высота) пластмассовый/алюминиевый корпуса датчик ультразвуковой У1 (длина/диаметр) датчик динамический Д1 (длина/диаметр) |
145 х 80 х 40 / 180 х 80 х 42
160 / 25 140 / 25 |
|
Масса твердомера, кг: электронный блок + датчик ультразвуковой У1 электронный блок + датчик динамический Д1 в полной комплектации (брутто) |
0,65 0,61 1,3 |
|
Время одного измерения твёрдости, с датчиком ультразвуковым У1 датчиком динамическим Д1 |
4 2 |
|
Шероховатость измеряемой поверхности, не более, Ra датчик ультразвуковой У1 датчик динамический Д1 |
2,5 3,2 |
|
Радиус кривизны измеряемой поверхности, не менее, мм: датчик ультразвуковой У1 датчик динамический Д1 |
5 10 |
|
Масса контролируемого изделия, не менее, кг: датчик ультразвуковой У1 датчик динамический Д1 |
0,01 3 |
|
Толщина контролируемого изделия, не менее, мм: датчик ультразвуковой У1 без дополнительных принадлежностей датчик ультразвуковой У1 с дополнительными принадлежностями датчик динамический Д1 |
2
1 12 |
|
Глубина проникновения в контролируемое изделие, в среднем, мм: алмазная пирамида датчика ультразвукового У1 твердосплавный шарик датчика динамического Д1 |
200000 50000 |
|
Усилие нажатия на датчик ультразвуковой У1, не менее, Н |
14,7 |
|
Минимальный диаметр площадки на изделии для установки датчика, мм: датчик ультразвуковой У1 датчик динамический Д1 |
7 (по заказу - 5) 15 |
|
Размер отпечатка на измеряемой поверхности, мм: датчик ультразвуковой У1: длина диагонали датчик динамический Д1: диаметр |
0,07 0,7 |
Прибор аттестован в Госстандарте России (сертификат утверждения типа №11911), зарегистрирован в Государственном реестре средств измерений России под №22737-02, и в реестрах средств измерений Украины, Беларуси и Казахстана. Твердомер внесен в отраслевой реестр средств измерений МПС РФ.
