Комплект из 12 шт. опорных колец и насадок
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
24 месяца
Опорные кольца и насадки предназначены для установки ударного датчика твердомера вертикально к измеряемой поверхности на вогнутых и выпуклых цилиндрических или сферических изделиях. Выбор кольца или насадки должен соответствовать техническим параметрам контролируемой изогнутой поверхности согласно Таблицы. Только корректная установка датчика позволяет произвести точный контроль твёрдости на изогнутой поверхности изделия.
Опорные кольца и насадки изготавливаются из алюминиевого сплава со вставленными противоскользящими вставками. На поверхности опорного кольца и насадки градуировкой нанесено её обозначение.
Опорные кольца и насадки предназначены для твердомеров, произведённых по международным стандартам ASTM A956 (2006) и DIN50156 (2007).

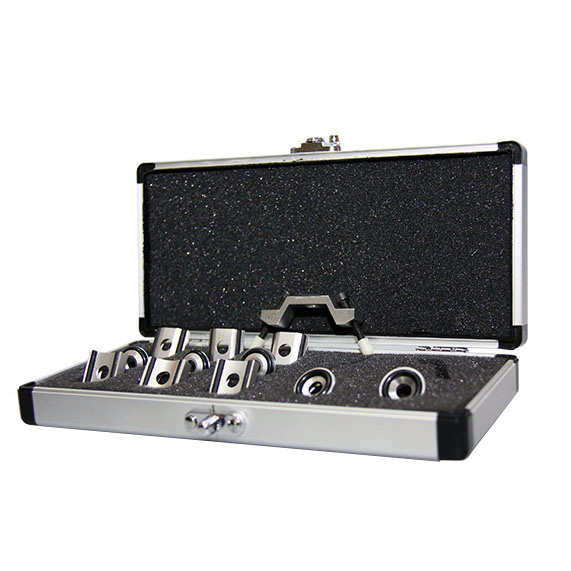

Комплект из 12 шт. опорных колец и насадок из алюминиевого сплава с противоскользящими накладками.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|

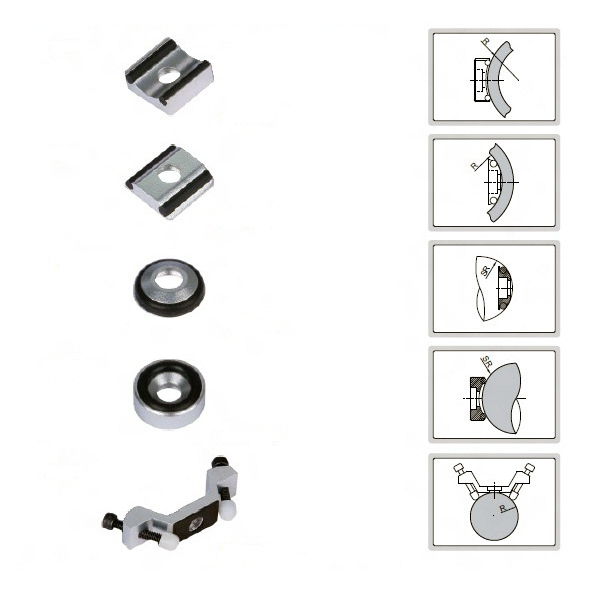

Комплект опорных колец и насадок для ударных датчиков типов D; DC; C, E и S |
|||
|
№ |
Обозначение |
Размер |
Вид поверхности для контроля твёрдости: |
|
|
|||
|
1 |
Z10-15 |
20×20×7.5 мм |
Выпуклая цилиндрическая поверхность с радиусом R10 - R15 |
|
2 |
Z14,5-30 |
20×20×6.5 мм |
Выпуклая цилиндрическая поверхность с радиусом R14,5 - R30 |
|
3 |
Z25-50 |
20×20×6.5 мм |
Выпуклая цилиндрическая поверхность с радиусом R25 - R50 |
|
|
|||
|
4 |
HZ11-13 |
20×18×5 мм |
Вогнутая цилиндрическая поверхность с радиусом R11 - R13 |
|
5 |
HZ12.5-17 |
20×20×5 мм |
Вогнутая цилиндрическая поверхность с радиусом R12,5 - R17 |
|
6 |
HZ16.5-30 |
20×20×5 мм |
Вогнутая цилиндрическая поверхность с радиусом R16,5 - R30 |
|
|
|||
|
7 |
K10-15 |
Ø 20×7.7 мм |
Выпуклая сферическая поверхность с радиусом R10 - R15 |
|
8 |
K14,5-30 |
Ø 20×6.7 мм |
Выпуклая сферическая поверхность R14,5 - R30 |
|
9 |
HK11-13 |
Ø 17×5 мм |
Выпуклая сферическая поверхность с радиусом R11 - R13 |
|
|
|||
|
10 |
HK12.5-17 |
Ø 18×5 мм |
Вогнутая сферическая поверхность с радиусом R12,5 - R17 |
|
11 |
HK16.5-30 |
Ø 20×5 мм |
Вогнутая сферическая поверхность с радиусом R16,5 - R30 |
|
|
|||
|
12 |
UN |
52×20×16 мм |
Нестандартные поверхности, минимальный радиус R10 - ∞ |
