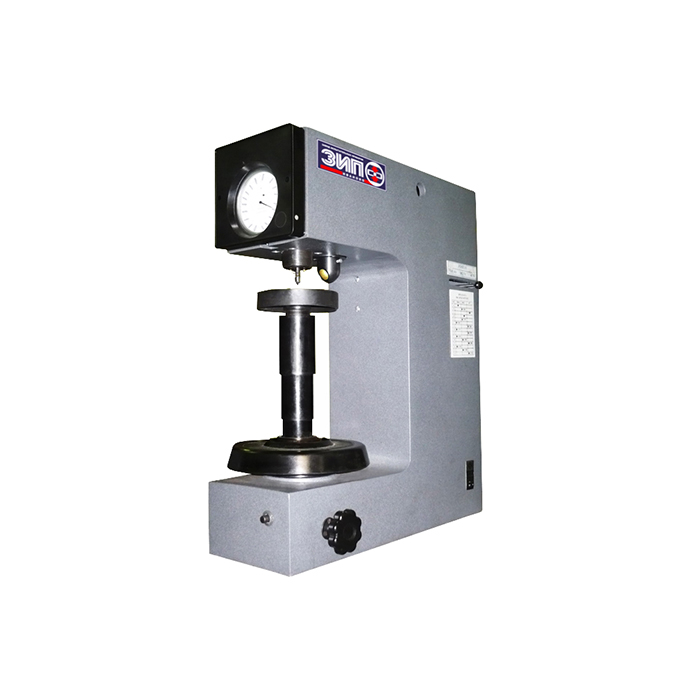

ТР 5014-01М Прибор для измерения твердости по методу Роквелла
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
Сопутствующие товары
Приборы предназначены для измерения твердости по методу Роквелла металлов и сплавов по ГОСТ 9013, пластмасс, графита и электрографита.
Твердомеры имеют электромеханический привод приложения и снятия основной нагрузки.
Широкий диапазон измерения твердости по 15 шкалам Роквелла обеспечивается инденторами: алмазным наконечником и шариками диаметрами 1,588; 3,175; 5; 6,35; 10; 12,7 мм.
Смена нагрузок производится поворотом рукоятки. Имеется подсветка места испытания.
Прибор ТР 5014-01М дополнительно имеет автоматическое приложение основной нагрузки и математическую обработку и разбраковку результатов измерения.
Комплектность прибора ТР 5014-01М:
|
Прибор для измерения твёрдости по методу Роквелла ТР5014-01М |
1 шт. |
| Опора М12 | 4 шт. |
| Стол плоский Ø 57мм. | 1 шт. |
| Заглушка | 2 шт. |
| Наконечник алмазный НК ГОСТ 9377-81 | 1 шт. |
Запасные части:
| Шарики ГОСТ 3722-81 | |
| (1,5800±0,003) мм | 5 шт. |
| (3,175±0,004) мм | 5 шт. |
| (5,000±0,004) мм | 5 шт. |
| (6,350±0,010) мм | 5 шт. |
| (10,000±0,005) мм | 5 шт. |
| (12,700±0,015) мм | 5 шт. |
| Вставка плавкая ВПБ 6-20 | 2 шт. |
| Лампа МН-26-0,12-1 | 1 шт. |
Сменные части:
| Наконечник 1,588 | 1шт. |
| Наконечник 3,175 | 1 шт. |
| Наконечник 5 | 1 шт. |
| Наконечник 6,35 | 1 шт. |
| Наконечник 10 | 1 шт. |
| Наконечник 12,7 | 1 шт. |
| Гайка | 1 шт. |
| Стол призматический малый | 1 шт. |
| Стол | 1 шт. |
Принадлежности:
| Меры твёрдости эталонные МТР 2-го разряда | 1 к-т |
Инструмент:
| Ключ 7811-0021 HCI Хим. Окс. прм ГОСТ 2839-80 | 1 шт. |
| Ключ | 2 шт. |
| Отвёртка 7810-0308 Гр. 2 хим. окс. прм ГОСТ 17199-71 | 1 шт. |
| Отвёртка 7810-0928 Гр. 2 хим. окс. прм ГОСТ 17199-71 | 1 шт. |
Укладка:
| Футляр | 1 шт. |
Эксплуатационная документация:
| Паспорт | 1 экз. |
| Паспорт на алмазный наконечник НК | 1 экз. |
| Паспорт на меры твёрдости эталонные МТР 2-го разряда | 1 экз. |
| Описание программного обеспечения | 1 экз. |
Внимание! Производитель оставляет за собой право изменить комплект поставки.
| Диапазон измерения твердости, шкала А, HRA | от 70 до 93 |
| Диапазон измерения твердости, шкала В, HRB | от 25 до 100 |
| Диапазон измерения твердости, шкала С, HRC | от 20 до 70 |
| Испытательные нагрузки, предварительная, Н (кгс) | 98,07 (10) |
| Испытательные нагрузки, общие, Н (кгс) | 588,4; 980,7; 1471 (60; 100; 150) |
| Пределы допускаемой погрешности испытательных нагрузок, предварительной, % | ±2 |
| Пределы допускаемой погрешности испытательных нагрузок, общих, % | ±0,5 |
| Пределы допускаемой погрешности прибора при поверке его образцовыми мерами твердости МТР-1 2-го разряда, единицы твердости, по шкале А мера твердости (83±3) HRA |
±1,2 |
| Пределы допускаемой погрешности прибора при поверке его образцовыми мерами твердости МТР-1 2-го разряда, единицы твердости, по шкале В мера твердости (90±10) HRВ |
±2,0 |
| Пределы допускаемой погрешности прибора при поверке его образцовыми мерами твердости МТР-1 2-го разряда, единицы твердости, по шкале С мера твердости (25±5) HRС |
±2,0 |
| Пределы допускаемой погрешности прибора при поверке его образцовыми мерами твердости МТР-1 2-го разряда, единицы твердости, по шкале С мера твердости (45±5) HRС |
±1,5 |
| Пределы допускаемой погрешности прибора при поверке его образцовыми мерами твердости МТР-1 2-го разряда, единицы твердости, по шкале С мера твердости (65±5) HRС |
±1,0 |
| Цена деления отсчетного устройства — индикатора часового типа | 0,5 единицы твердости |
| Время выдержки образца под действием общей нагрузки | от 0 до 99 с |
| Расстояние от вершины испытательного наконечника до рабочей поверхности стола изменяемое, мм | от 0 до 200 |
| Расстояние от оси испытательного наконечника до стенки корпуса, ограничивающей размер испытуемого изделия, не менее, мм |
152 |
| Максимальная мощность,ТР 5014-01М, Вт (питание) | 80 (220В, 50Гц) |
| Габаритные размеры (длина х ширина х высота), мм | 220×535×630 |
| Масса, ТР 5014-01М, кг | 92 |
Приборы позволяют измерять твердость в соответствии с ИСО 6508, ДИН 50103 и АСТМ Е 18.
