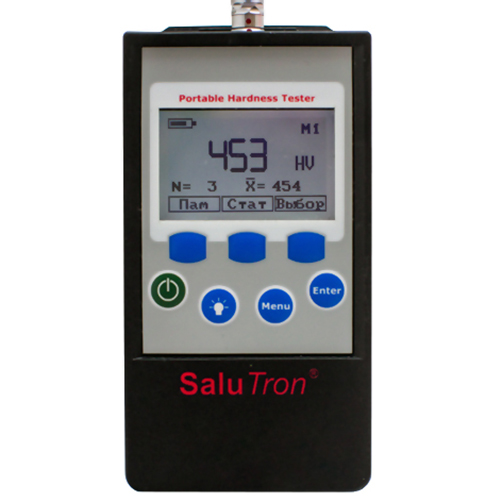

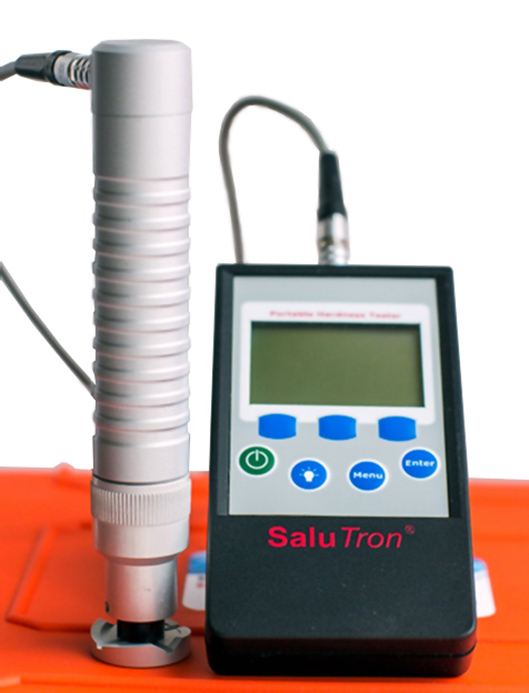

Ультразвуковой твердомер Hardy Test U400
Современный портативный, работающий на принципе метода UCI (Ultrasonic Contact Impedance), компактный и многофункциональный твердомер HardyTest U400 предназначен для определения твердости (от 20 до 940 HV) в труднодоступных местах и плоскостях, а также при небольшой толщине исследуемого объекта. Данный твердомер обеспечивает возможность работы со всеми типами материалов, включая тонкостенные изделия.
Hardy Test U400 относится к приборам неразрушающего контроля и практически не повреждает объект при измерениях. Восприимчивый датчик позволяет проводить измерение твердости поверхностного слоя с толщиной от 30-40 мкм. Большой яркий графический дисплей LCD обеспечивает максимальный комфорт для работы. Для удобства использования Hardy Test U400 имеет настраиваемую пороговую сигнализацию, с помощью которой можно задать пределы допустимых значений твердости.
Для сокращения погрешности в условиях сильного влияния внешних факторов, возможно проведение калибровки на узкий диапазон, с помощью блоков твердости или по объектам с известной твердостью. Hardy Test U400 отлично зарекомендовал себя для применения в энергетике, нефтехимии, машиностроении, автомобильном, сталелитейном производстве и, конечно же, в области контроля качества продукции.
Везде, где имеет место производство, эксплуатация, монтаж и ремонт металлических конструкций, сосудов, труб, проката, отливок, поковок, валков и прочих объектов, требующих контроля твердости, твердомер - объективная необходимость.
Основные области применения:
- Измерения на изделиях сложной конфигурации
- Проведение измерений на тонкостенных объектах
- Измерения на “зеркальных” поверхностях
- Измерения твердости закаленного поверхностно-упрочненного слоя объекта
- Измерения в ограниченных пространствах
- Контроль колебаний твердости на крупных объектах
- Определение пределов прочности металлоконструкций
- Измерения в полевых или неблагоприятных условиях
- Измерения в процессе изготовления образцов
- Идентификация материалов на складе
Преимущества:
- Минимальное время реакции
- Чувствительный выносной зонд
- Сменная V-образная насадка на датчик для проведения контроля на сферических поверхностях
Модель зонда |
Нагрузка |
Особенности |
Примеры применения |
ST-5N |
50 Н (5 кг) |
Подходит для измерения твердости металла и упрочняющих слоев глубиной более 200 мкм. Для проведения измерений необходимо создать усилие 5 кг (автоматически регулируется зондом). Имеет средние требования к чистоте поверхности исследуемого изделия. |
Изделия после термообработки: турбины, валы, шестерни, сварные швы, зубья, различные зоны термического влияния. |
ST-1N |
10 Н (1 кг) |
Зонд с уменьшенной нагрузкой для измерения твердости деталей с повышенными требования к чистоте поверхности (отсутствие отпечатков). Например, полированные поверхности. Подходит также для измерения твердости различных поверхностных упрочненных слоев глубиной 30-40 мкм. Для проведения измерений необходимо создать усилие 1 кг (автоматически регулируется зондом). Имеет более высокие требования к чистоте поверхности по сравнению с ST-5N (50Н). |
Тонкостенные детали, различные азотированные и цементированные поверхностные слои пресс-форм, штампов, матриц. |

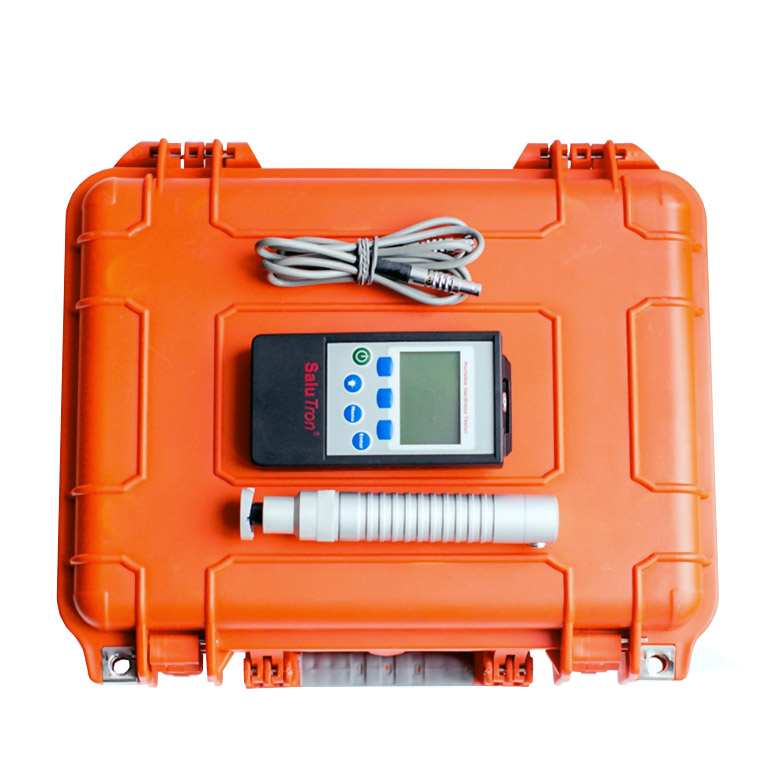

Базовый комплект поставки:
- Твердомер HardyTest U400®
- UCI-зонд ST-5N
- Соединительный кабель USB
- Элемент питания
- Руководство по эксплуатации
- Сертификат производителя
- Герметичный, ударопрочный кейс
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Индикация |
Графический ЖК-дисплей с подсветкой, 128 x 64 пикселей |
Подсветка |
Вкл.- / Выкл – Авто+ручная настройка. |
Высота знаков на дисплее: |
11мм |
Язык: |
Русский, Немецкий, Английский |
Зонд: |
Стандартный с усилием 50H |
Шкалы и единицы измерений: |
HRC (Роквелл C), HV (Виккерс), HB (Бринелль), HRB (Роквелл B), HRA(Роквелл А), HS (Шор D) |
Диапазон измерений |
20-72 HRC; 240-940 HV; 90-460 HB; |
Относительная погрешность: |
HRC-1,5%, HV-3%, HB-4% |
Минимальная толщина контролируемого изделия: |
30 мкм |
Память: |
6940 измерений |
Информация, выводимая на дисплей: |
Среднее, Min. / Max., Пределы, Гистограмма, Среднеквадратичное отклонение |
Пороговая сигнализация: |
Min. /Max. настраиваемая |
Сохранение результатов |
Ручной и автоматический режимы |
Контролируемые металлы |
Сталь, чугун, медные сплавы, бронза, латунь, алюминий |
Связь с ПК: |
USB |
Питание: |
1х 6F22, 9 V, 250 mAh |
Размеры (Д xШ x В) и вес: |
120 x 65 x 22 mm; 150g с батареей |
Температурный диапазон: |
-15 °C до +50 °C |
Соответствие ASTM A1038
