Шаблон ШПС-1
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Россия
Гарантия:
Сопутствующие товары
Надежный и производительный шаблон ШПС-1 активно используется для проведения замеров геометрических размеров стыков систем газовых трубопроводов, изготовленных из полиэтилена. Область применения достаточно обширна и включает в себя контроль широкого спектра изделий, материалом для которых служат полимеры. Неразрушающий контроль проводится в строгом соответствии с нормативными документами и ГОСТами. Сразу отметим, что набор используемых пластин определяется маркой полиэтилена. На каждой пластине имеются нанесенные пазы определенных размеров. При проведении работ следует придерживаться следующей последовательности действий. Первым делом из набора выбирается подходящая пластина. Она должна соответствовать по своим параметрам исследуемому стыку, а также геометрическим параметрам свариваемых труб. После этого рабочая поверхность с пазами прикладывается к образующей трубопровода. Затем переходят к контролю размеров грата. В целом, для применения представленного шаблона не требуется прохождения специального обучения, однако пользователь должен иметь базовые представления о порядке работы.
ШПС-1 отлично подходит для тех, кто отдает предпочтение прочным устройствам. Приспособление изготовлено из прочной стали, неприхотливо в работе, просто в эксплуатации. Может быть использовано как в полевых условиях, так и в помещениях. Для хранения следует выбирать чистое и сухое место. Обратившись к нашим специалистам, Вы сможете уточнить возможные варианты поставки, сроки и цены.
Удобный в обращении шаблон ШПС-1 порадует пользователя и поможет оперативно справиться с поставленными задачами. Еще одно достоинство – привлекательная цена. Поставляется с технической документацией, включая пользовательское руководство.
Шаблон для контроля размеров полиэтиленовых стыков ШПС-1 предназначен для контроля геометрических размеров стыков полиэтиленовых газопроводов систем газораспределения и газопотребления из полимерных материалов в соответствии с СП 42-103-2003.

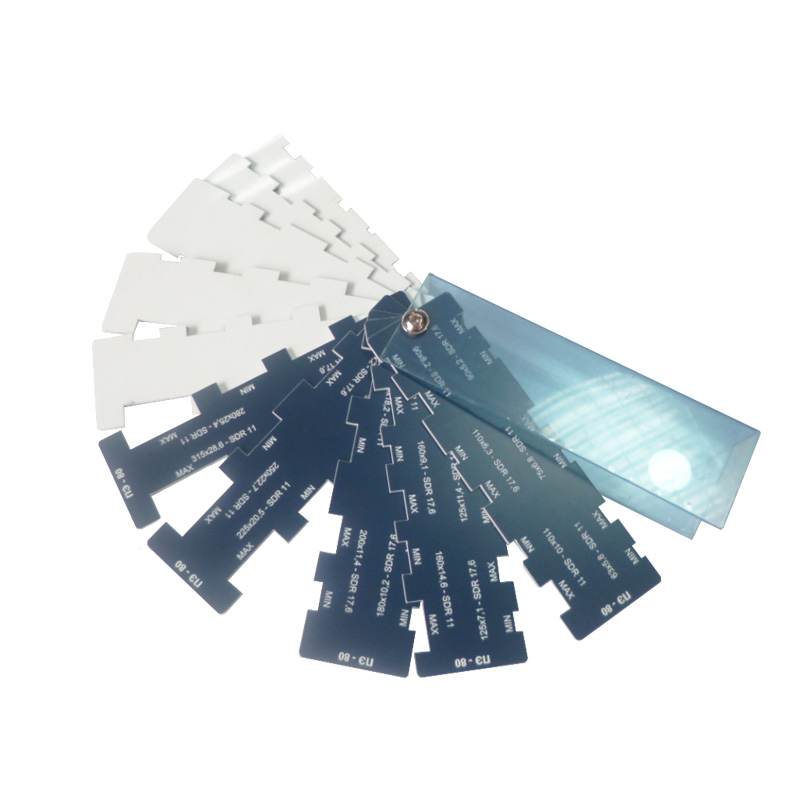

В зависимости от марки контролируемого полиэтилена (ПЭ80 ил ПЭ100) используется соответствующий набор из 5 пластин с нанесенными на них пазами, с размерами соответствующими определенному размеру и толщине стенки полиэтиленовой трубы. Измерение геометрических размеров сварных соединений с использованием шаблона ШПС-1 проводится в следующей последовательности:
- из набора пластин шаблона выбирается пластина с соответствующими контролируемому стыку параметрами: марка полиэтилена (ПЭ80 ил ПЭ100), диаметр и толщина стенки свариваемых труб;

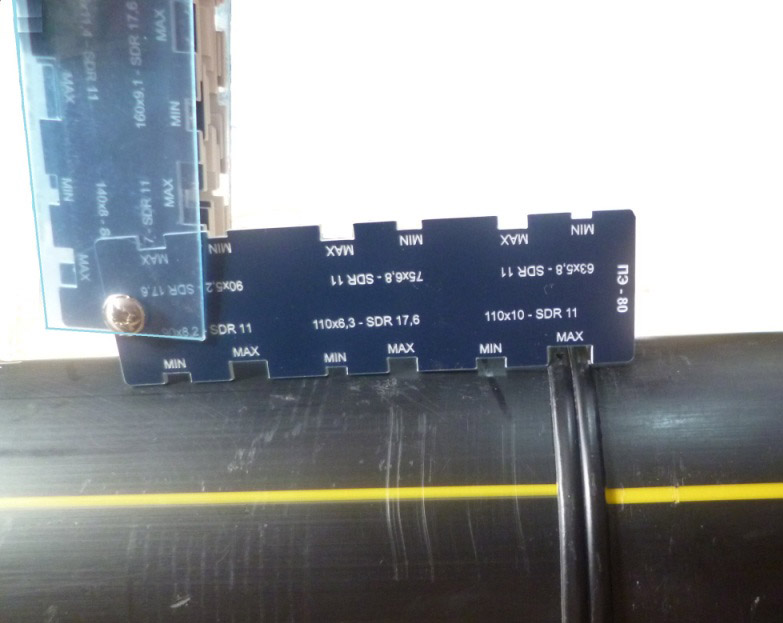

- рабочая поверхность с парными пазами MIN и MAX прикладывается к образующей трубы над контролируемым стыком;
- проводится контроль габаритов грата стыка;
- если высота и/или ширина грата стыка меньше габаритов паза MIN и высота и/или ширина валика стыка больше габаритов паза MAX стык считается не годным и подлежит вырезке;
- если высота и/или ширина грата стыка больше габаритов паза MIN, но меньше габаритов паза MAX, то стык считается годным.
- 2 шаблона ШПС-1;
- паспорт;
- руководство по эксплуатации;
- картонная упаковка.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Шаблон сварщика ШПС-1 внесен в госреестр средств измерения № RU.С.27.004.А № 54981.
