Мобильные испытательные прессы МИП-25/МИП-50
Назначение и применение:
- оперативное испытание бетона и других строительных материалов (выбуренные керны Ø70...100 мм) при обследовании конструкций и сооружений;
- испытание на сжатие образцов-кубов 100x100x100 мм и 70х70х70 из бетона и раствора;
- испытание образцов горных пород и материалов по ГОСТ 26447 и ГОСТ 21153.2;
- приборы МИП используют как мобильные или лабораторные прессы.
Преимущества и варианты исполнения:
- возможность применения испытательного пресса непосредственно на объектах строительства, при обследовании зданий и сооружений, в заводских и передвижных лабораториях;
- использование современных высокопрочных материалов и конструктивные решения позволили получить уникальные массогабаритные показатели пресса (масса не более 45 кг) при полуторакратном запасе прочности;
- оригинальная запатентованная конструкция с верхним расположением силового гидропривода, двумя приводными гидроцилиндрами с редуктором и цилиндрическим несущим корпусом;
- исключено "подпрыгивание" пресса при разрушении образца.
Выпускается три варианта испытательных прессов:

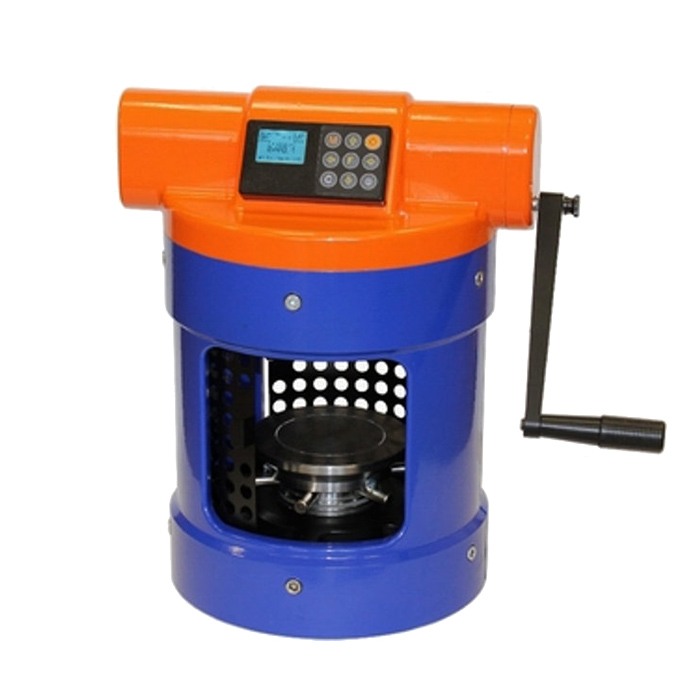

- – МИП "25Р" - с рабочим усилием до 250 кН и ручным приводом;
- – МИП "25Э" - с рабочим усилием до 250 кН и электроприводом;

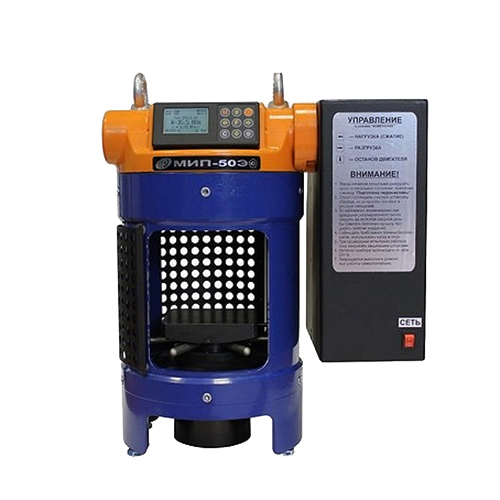

- – МИП "50Э" - с рабочим усилием до 500 кН и электроприводом.
*возможность работы пресса от автомобильного аккумулятора (с преобразователем 12В / 220В, 50 Гц).
Состав базовых комплектов МИП:
- Испытательный пресс, существует несколько модификаций в зависимости от максимального усилия и вида привода:
– МИП-25Р - с максимальным усилием 250 кН и ручным приводом;
– МИП-25Э - с максимальным усилием 250 кН и электроприводом;
– МИП-50Э - с максимальным усилием 500 кН и электроприводом;
– ГИП-100Э - с максимальным усилием 1000 кН и электроприводом (в разработке);
- аккумуляторы, блок питания;
- сервисная программа на CD, кабель USB;
- упаковочная тара;
- руководство по эксплуатации;
- свидетельство о Госповерке.
Дополнительная комплектация:
- спецприспособления (по заказу);
- преобразователь 12В / 220В, 50Гц.
|
МИП-25 |
МИП-50 |
Диапазон измерения прочности на сжатие, МПа |
5...65 |
10...100 |
Диапазон рабочих нагрузок, кН |
10...250 |
10...500 |
Максимальное усилие, кН |
300 |
550 |
Пределы погрешности измерения нагрузки, % |
±1 |
±1 |
Высота рабочего пространства между плитами, мм |
110 |
110 |
Размер опорных плит, мм |
110х110 |
110х110 |
Диапазон скоростей нагружения, МПа |
0,2...1,0 |
0,2...1,0 |
Память результатов и процессов |
1000 |
1000 |
Габаритные размеры прибора, мм |
Ø275х330 |
Ø275х370 |
Ход поршня рабочего цилиндра, мм |
5 |
5 |
Ход винтовой подачи, мм |
35 |
35 |
Масса испытательного пресса, кг |
40(45)* |
45 |
* - с электроприводом
Прибор внесен в Государственный реестр СИ РФ под № 54760-13.
