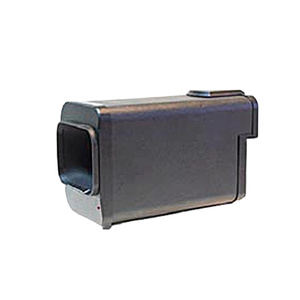

Тепловизионный комплекс "Термограмма ТС"
Назначение:
- измерение температурных полей объектов, неразрушающий контроль;
- измерение коэффициента теплового излучения объекта;
- измерение плотности тепловых потоков;
- измерение сопротивления теплопередачи и термическое сопротивление ограждающих конструкций;
- измерение влажности воздуха;
- измерение точки росы;
- визуализация возможности конденсации влаги на поверхности объектов;
- запоминание тепловизионного и видимого изображения объекта контроля.
Особенности прибора:
- высокая чувствительность;
- высокое пространственное разрешение;
- возможность автономной работы;
- автоматическая привязка для измерения абсолютных температур;
- подключение к компьютеру через принтерный (LPT) порт;
- тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей;
- термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.
- Камера (инфракрасная, соответствующая всем требованиям, предъявляемым к тепловизионным комплексам);
- процессор на базе Netbook;
- программное обеспечение, способное обрабатывать термограммы и готовить отчеты;
- комплект из двух аккумуляторов;
- сетевое устройство для зарядки аккумуляторов;
- соединительные кабели;
- штатив для тепловизора;
- сосуд Дюара, модификация СДС-М;
- термометр контактный модификации ТК5.06, оснащенный тремя сменными зондами;
- ИТП МГ4 «Поток» - измеритель теплового потока;
- чехол для транспортировки тепловизора Термограмма ТС.
Описание характеристик инфракрасного приемника |
InSb-типа, охлаждение - жидкий азот |
Время работы в автономном режиме, максим. |
Не менее 8 часов |
Параметры диапазона измеряемых температур |
От -40 до +300 градусов по Цельсию (по доп.заказу - от 60 до +1700°С) |
Параметры диапазона рабочих температур |
От -40 до +60 градусов по Цельсию |
Характеристика температурного разрешения (30 градусов по Цельсию, по всему полю зрения) |
0,05°С (0,02°С) |
Характеристика погрешности измерения температур (абсолютных) по всему полю по АЧТ |
+/- 1°С или +/- 1% от диапазона |
Характеристика спектрального диапазона |
3,5-5 мкм |
Характеристика поля зрения |
Не менее 25 x 20° |
Количество элементов разложения по каждой строке |
640 |
Количество строк в кадре |
480 |
Характеристика разрешения видеокамеры выносного типа |
640х480 |
Параметры времени формирования кадра по трем скоростям сканирования |
0,5 секунд, 1,6 секунды, 3,2 секунды |
Описание параметров встроенного лазерного целеуказателя |
Свечение красное, 1мВт / 635 нм |
Параметры диапазона измерения коэффициента излучения теплового |
0,5-1 |
Параметры диапазона измерения плотности потоков тепловых / уровень относительной погрешности |
5 - 500 Вт/М2 / ±7 % |
Параметры диапазона измерения сопротивления теплопередачи |
0,05 – 5 м2хК/Вт |
Параметры диапазона измерения влажности воздуха / уровень относительной погрешности |
От 3 до 97% / Не более 3% |
Параметры расчета температуры точки росы |
При условии температуры от -40 до +45 градусов по Цельсию |
Масса камеры инфракрасного типа |
Не более 1,4 кг |
Прибор внесен в Госреестр и является средством измерения. Сертификат об утверждении типа средств измерения № 13378.
